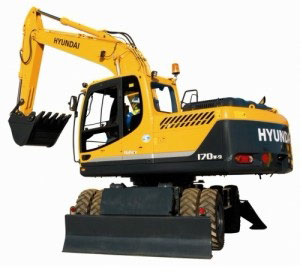

Колесный экскаватор HYUNDAI R-170W-9S
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Двигатель Mitsubishi S6S-DT
- Мощность двигателя, кВт/л.с./об/мин 94/126/2100
- Объем двигателя, см3 4996
- Оперативный вес, кг 17600
- Габаритные размеры, мм длина/высота/ширина 8510/3610/2500
- Глубина копания (max), мм 5420
- Сила копания на ковше, kN 108.6
- Сила копания на рукояти, kN 85.2
- Объем ковша, м3 0.76
- Удельное давление на грунт, кг/см2 0.51
- Длина стрелы (моно), мм 5100
- Длина рукояти, мм 2200
- Номинальный расход гидравлики, л/мин 2х220
- Скорость вращения поворотного мотора, об/мин 11.5
- Скорость передвижения, км/час рабочая/транспортная 9.5/30
- Расход топлива – номинальный, гр*л.с./час 85 при 2100 об/мин
- Заправочные емкости, л. топливный бак/масло, двигатель/система охлаждения/г.моторы хода/гидравлический бак/гидравлическая система 260/15.3/30/5/160/240

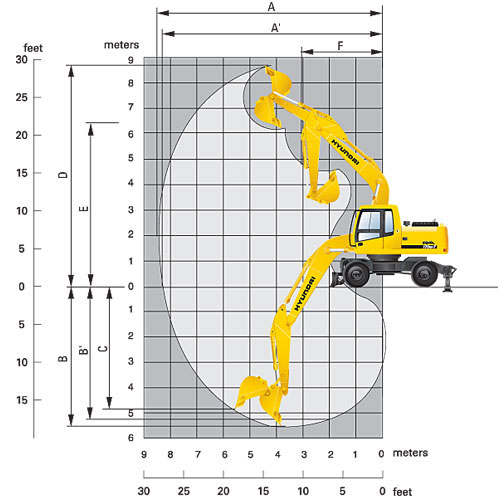

Рабочая диаграмма
Длина стрелы, мм 5100
Длина рукояти, мм 2200
A - Максимальный радиус копания, мм 8690
A" - Максимальный радиус копания на уровне опорной поверхности, мм 8480
B - Максимальная глубина копания, мм 5420
B" - Максимальная глубина копания на глубине 2,45 м, мм 5200
C - Максимальная высота вертикальной разработки, мм 4890
D - Максимальная высота копания, мм 8990
E - Максимальная высота разгрузки, мм 6350
F - Минимальный радиус поворота платформы, мм 3180
Колесный экскаватор HYUNDAI R-170W-9S имеет гидравлическую разводку под эксплуатацию с гидромолотом. Нами используется гидромолот PROFBREAKER PB 20S/Н имеющий следующие технические характеристики:
- эксплуатационная масса, кг 1395
- диаметр пики, мм 120
- энергия удара, Дж 4245
- частота удара, б/м 350~750
