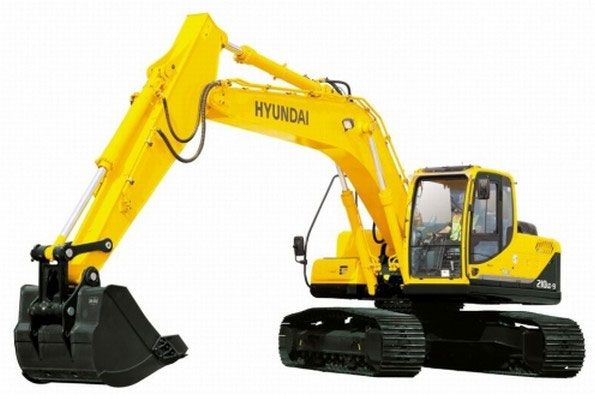

Гусеничный экскаватор HYUNDAI R-220LC-9S

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Двигатель Cummins B5.9-C
• Мощность двигателя, кВт/л.с./об/мин 107/143/1950
• Объем двигателя, см3 5880
• Оперативный вес, кг 21900
• Габаритные размеры, мм длина/высота/ширина 9530/3030/2990
• Ширина гусениц, мм 600
• Глубина копания (max), мм 6730
• Сила копания на ковше, kN 228
• Сила копания на рукояти, kN 156
• Объем ковша, м3 1.1
• Удельное давление на грунт, кг/см2 0.51
• Длина стрелы (моно), мм 5680
• Длина рукояти, мм 2920
• Номинальный расход гидравлики, л/мин 2х220
• Скорость вращения поворотного мотора, об/мин 12.6
• Скорость передвижения, км/час рабочая/транспортная 3.8/5.5
• Расход топлива – номинальный, гр*л.с./час 72.2 при 1500 об/мин
• Заправочные емкости, л. топливный бак/масло, двигатель/система охлаждения/г.моторы хода/гидравлический бак/гидравлическая система 400/24/24/5.4/160/275

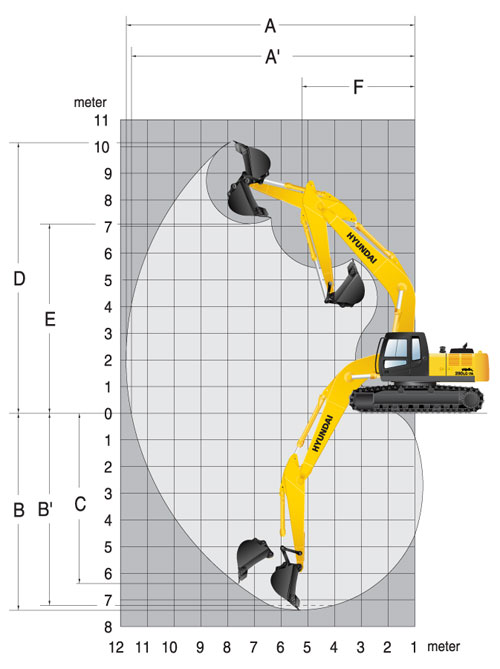

Рабочая диаграмма

Длина стрелы, мм 5680

Длина рукояти, мм 2920

A - Максимальный радиус копания, мм9980

A" - Максимальный радиус копания на уровне опорной поверхности, мм 9820

B -  Максимальная глубина копания, мм 6730

B" - Максимальная глубина копания на глубине 2,4 м, мм 6560

C - Максимальная высота вертикальной разработки, мм 6280

D - Максимальная высота копания, мм 9600

E - Максимальная высота разгрузки, мм 6780

F - Минимальный радиус поворота платформы, мм 3740
